-64

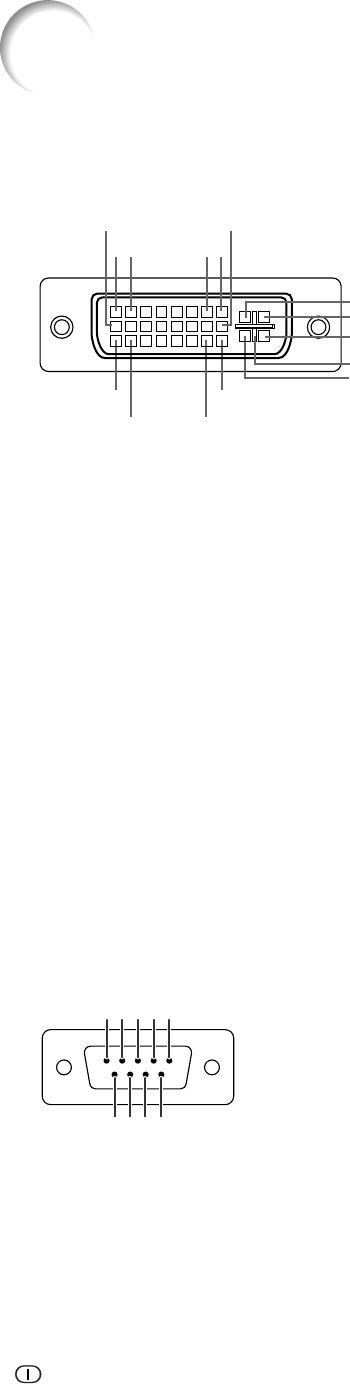

Assegnazione dei pin di collegamento

Porta RS-232C: Connettore maschio D-sub a 9 pin

N. terminale Segnale Nome I/O Riferimento

1 Non collegato

2 RD Ricezione dati Ingresso Collegato a circuito interno

3 SD Invio dati Uscita Collegato a circuito interno

4 Riserva Collegato a circuito interno

5 SG Massa segnale Collegato a circuito interno

6 Riserva Collegato a circuito interno

7 Riserva Collegato a circuito interno

8 Riserva Collegato a circuito interno

9 Non collegato

Porta DVI-I (INPUT 2/INPUT DIGITALE): connettore a 29 pin

• INGRESSO digitale DVI

N. terminale Segnale N. terminale Segnale

1 Dati T.M.D.S. 2- 16

Rilevamento spina sotto tensione

2 Dati T.M.D.S. 2+ 17 Dati T.M.D.S. 0-

Protezione dati T.M.D.S. 2

18 Dati T.M.D.S. 0+

4 Non connesso 19

Protezione dati T.M.D.S. 0

5 Non connesso 20 Non connesso

6 Clock DDC 21 Non connesso

7 Dati DDC 22

Protezione clock T.M.D.S

8 Non connesso 23 Clock T.M.D.S +

9 Dati T.M.D.S 1- 24 Clock T.M.D.S –

10 Dati T.M.D.S 1+ C1 Non connesso

Protezione dati T.M.D.S. 1

C2 Non connesso

12 Non connesso C3 Non connesso

13 Non connesso C4 Non connesso

14 Alimentazione +5 V C5 A terra

15 A terra

• Ingresso RGB analogico DVI

N. terminale Segnale N. terminale Segnale

1 Non connesso 16

Rilevamento spina sotto tensione

2 Non connesso 17 Non connesso

3 Non connesso 18 Non connesso

4 Non connesso 19 Non connesso

5 Non connesso 20 Non connesso

6 Clock DDC 21 Non connesso

7 Dati DDC 22 Non connesso

Sincronizzazione verticale

23 Non connesso

9 Non connesso 24 Non connesso

10 Non connesso C1

Ingresso rosso analogico

11 Non connesso C2

Ingresso verde analogico

Ingresso rosso analogico

Ingresso blu analogico

Ingresso rosso analogico

Sincronizzazione orizzontale

Alimentazione +5 V

C5 A terrra

15 A terra

• Ingresso componente analogico DVI

N. terminale Segnale N. terminale Segnale

1 Non connesso 16 Non connesso

2 Non connesso 17 Non connesso

3 Non connesso 18 Non connesso

4 Non connesso 19 Non connesso

5 Non connesso 20 Non connesso

6 Non connesso 21 Non connesso

7 Non connesso 22 Non connesso

8 Non connesso 23 Non connesso

9 Non connesso 24 Non connesso

10 Non connesso C1

Ingresso analogico Pr/Cr

11 Non connesso C2

Ingresso analogico Y

12 Non connesso C3

Ingresso analogico Pb/Cb

13 Non connesso C4 Non connesso

14 Non connesso C5 A terra

15 A terra

•••••••••

••••

18 23

6 7 8 9

2 3 4 5

XV_Z200E_I_p57_66.p65 03.10.30, 23:04PM64
