61 /
1
1
2
5
3
4
6

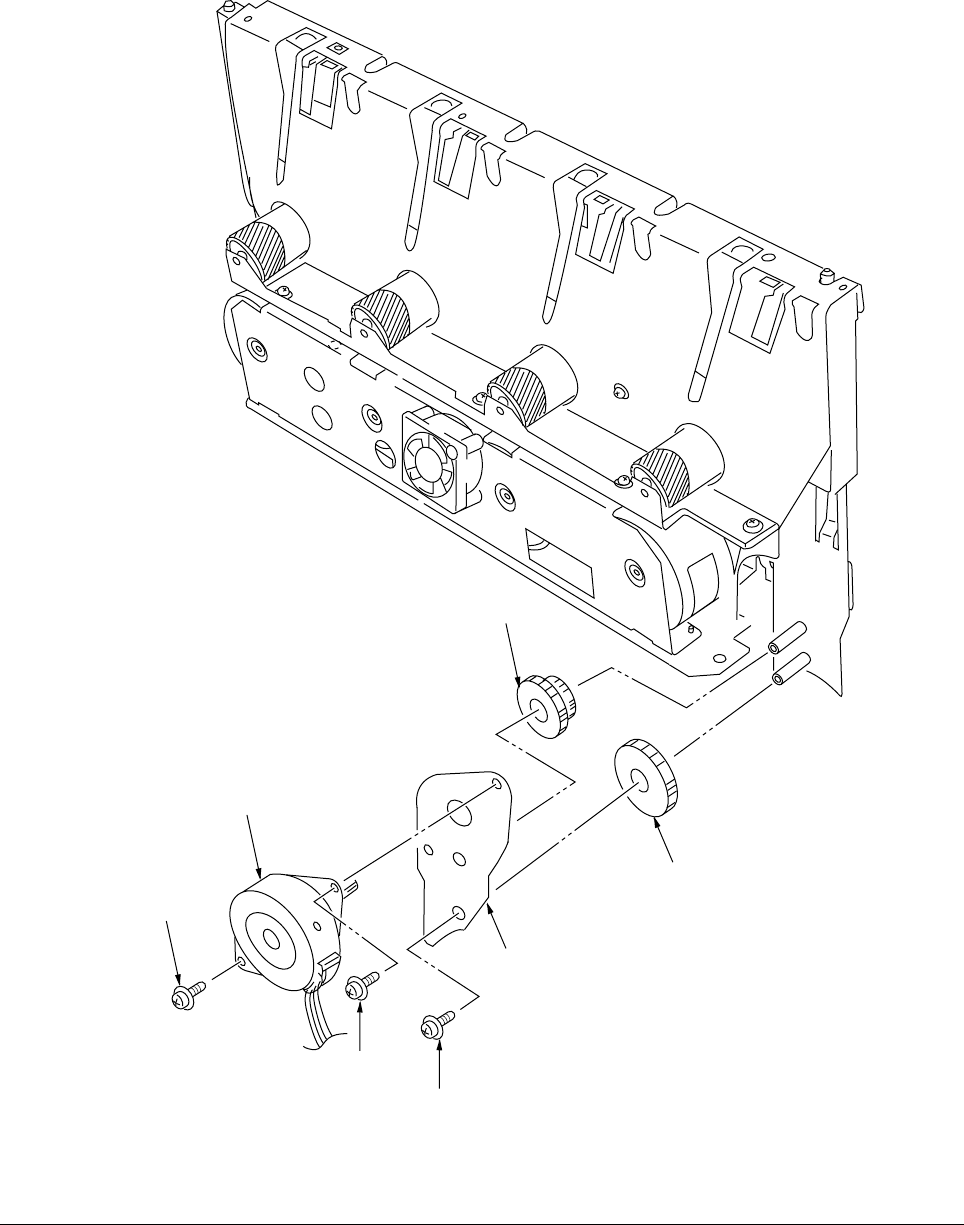

2.3.35 Main Feeder Drive Motor
(1) Remove the two screws 1 to detach the main feeder drive motor 2.
(2) Unscrew the screw 3 to remove the main feeder drive motor bracket 4.
(3) Remove the main feeder drive motor gears A 5 and B 6.
Figure 2-3-35 Main Feeder Drive Motor
