Main chassis

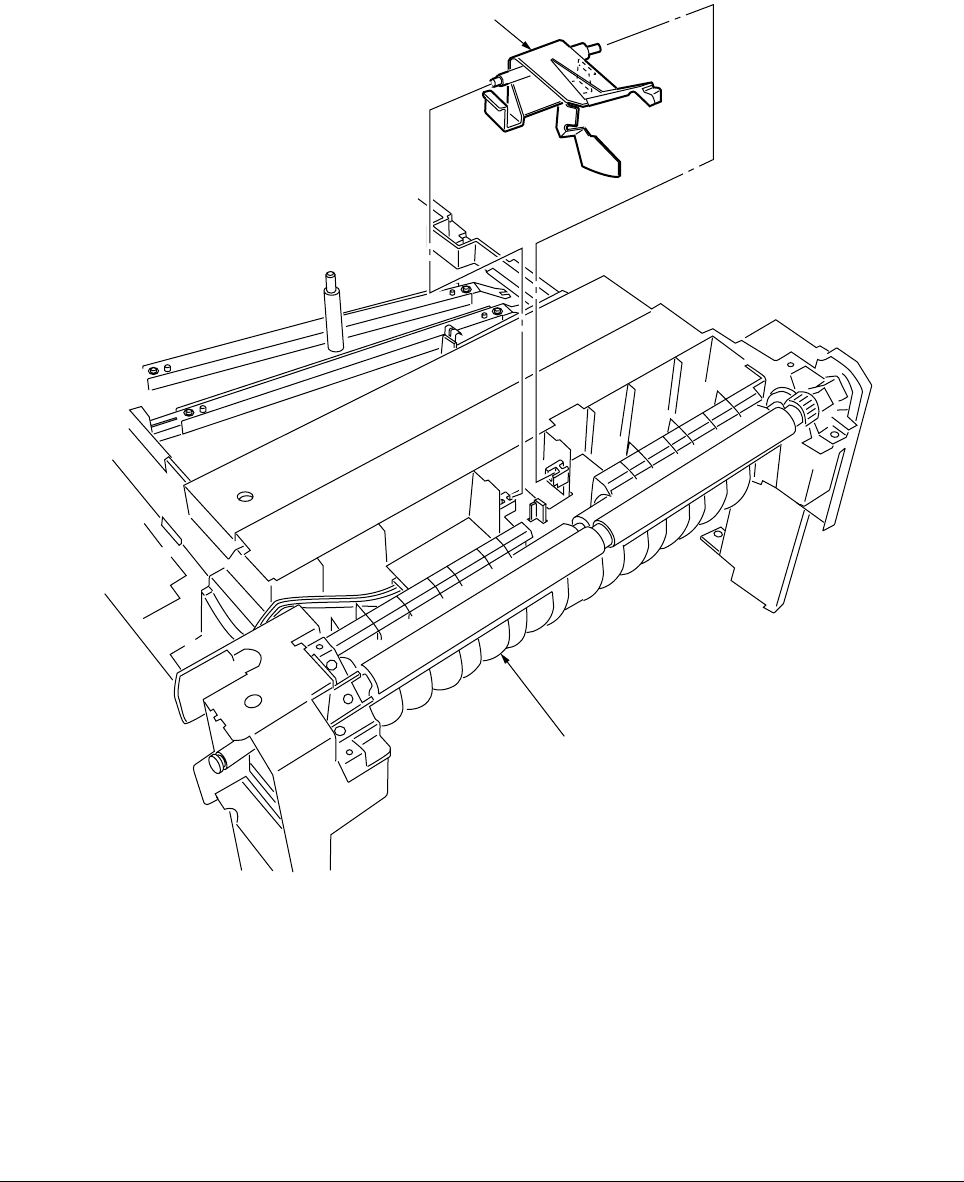

Figure 2-3-26 Entrance Cassette Sensor Actuator
2.3.26 Entrance Cassette Sensor Actuator
(1) Remove the printer unit chassis (see section 2.3.25).
(2) Turn over the main chassis.
(3) Remove the two clamps with tweezers to demount the entrance cassette sensor actuator 1.
