Chapter 7 Replacing the Consumables
Appendix
Glossary
Introduction
Index
Contents
TOP
124
How to Load
Documents
Configuring the
Scan Settings
How to Use the
Operator Panel
Various Ways to
Scan
Daily Care
Troubleshooting
Operational
Settings
Scanner
Overview
Replacing the
Consumables

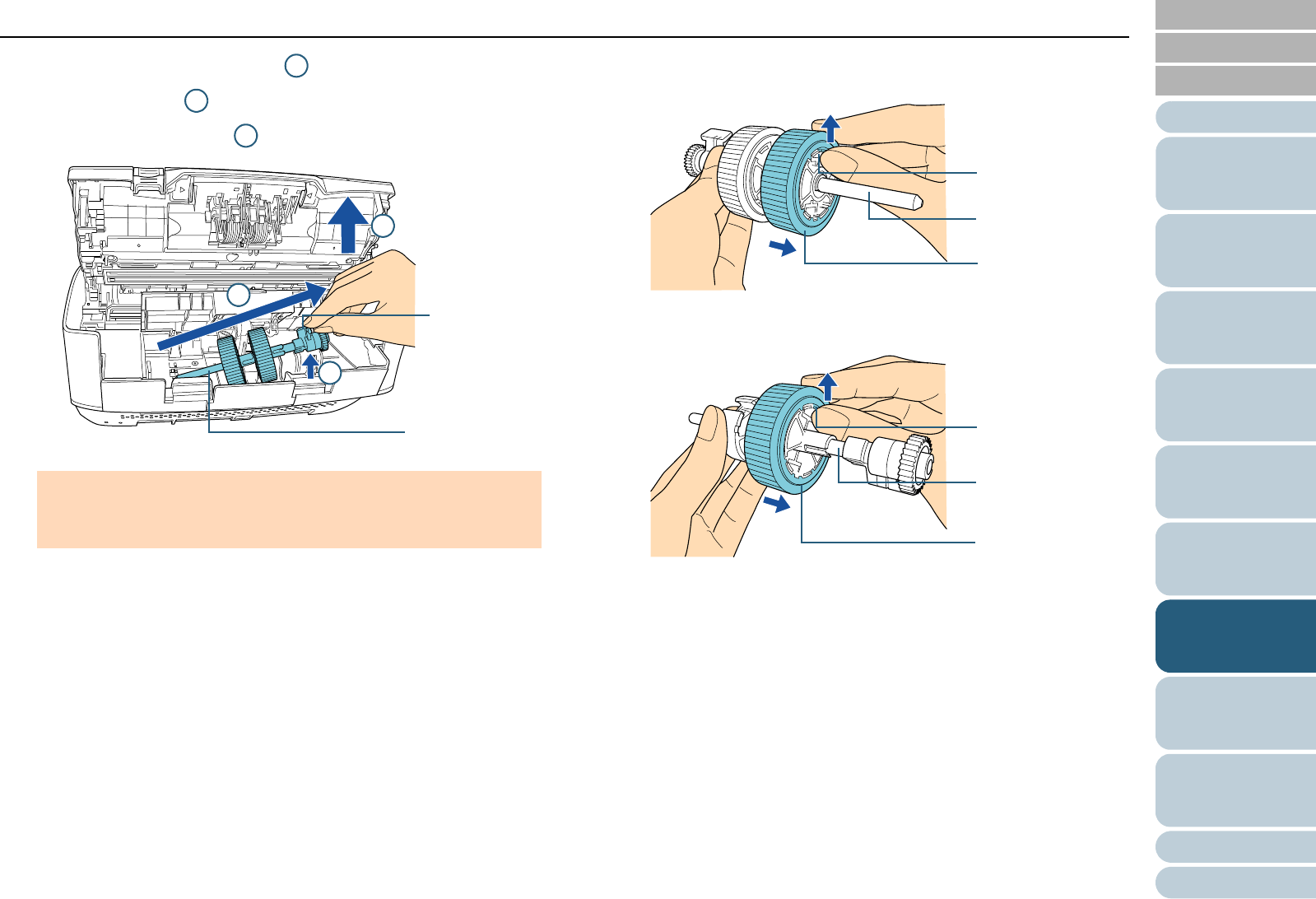

3 Lift up the bushing in direction (about 5 mm), and slide the
shaft in direction to pull out the leading end from the slot, then
lift the shaft in direction to remove it.
5 Remove the two pick rollers from the shaft one at a time.
1 Pull out the pick roller from the shaft as you lift the retaining clip.
2 Pull out the other pick roller from the shaft as you lift the retaining
clip.
ATTENTION
Be careful not to touch the gear near the bushing on the shaft as it
contains grease.
1
2
3
Bushing
Shaft
1
2
3
Shaft
Retaining clip
Pick roller
Shaft
Retaining clip
Pick roller
