Усовершенствованные функции

Воспроизведение

Запись с внешнего

источника

Доступный режим:

Воспроизведение ленты

Вы можете использовать данный камкордер для

выполнения записи или редактирования

видеоизображений с другого источника, как,

например, КВМ или телевизор.

Подготовка

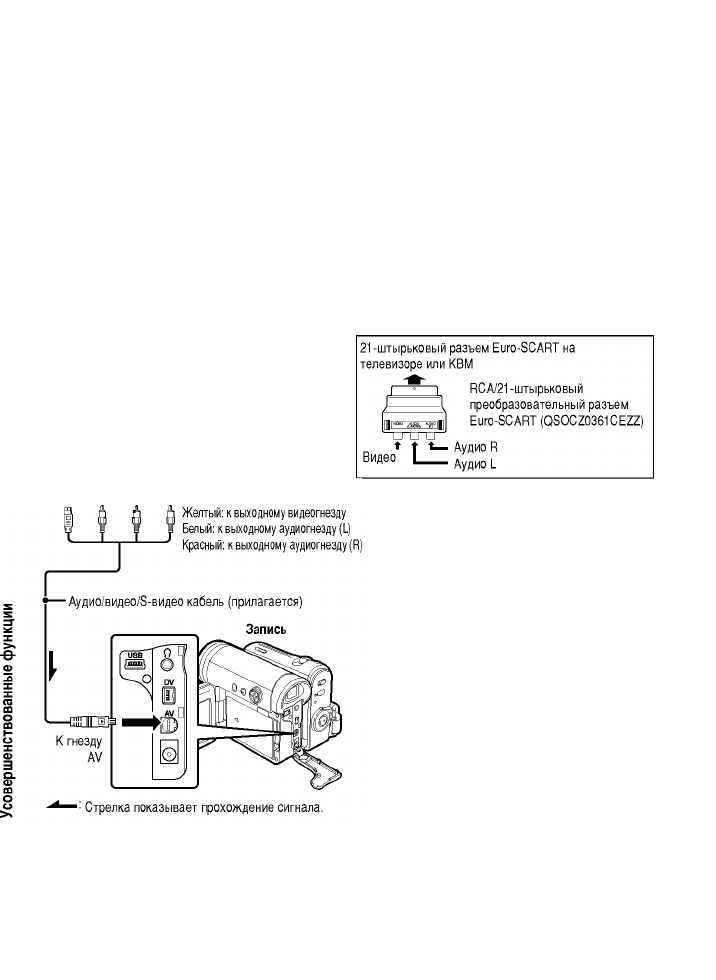

Подключите камкордер к исходному

оборудованию при помощи прилагаемого аудио/

видео/S-видео кабеля, как показано на рисунке.

Воспроизведение

(КВМ или телевизор)

Примечания:

• См. стр. 2 относительно того, как открывать

крышку гнезда.

• Если исходное оборудование оснащено только

одним выходным аудиогнездом, используйте для

аудиосоединения белый штекер на исходном

оборудовании. (Входной аудиосигнал будет записан

только на левый канал ленты.)

• Если исходное оборудование оснащено выходным

гнездом 8-видео, подсоедините желтый

видеоштекер и 8-видеоштекер.

• Если Ваш телевизор или КВМ оснащен 21

штырьковым разъемом Euro-8CART, используйте

RCA/21-штырьковый преобразовательный разъем

Euro-8CART (Q8OCZ0361CEZZ).

"i "i Черный: к выходному гнезду S-видео

VIDEO
