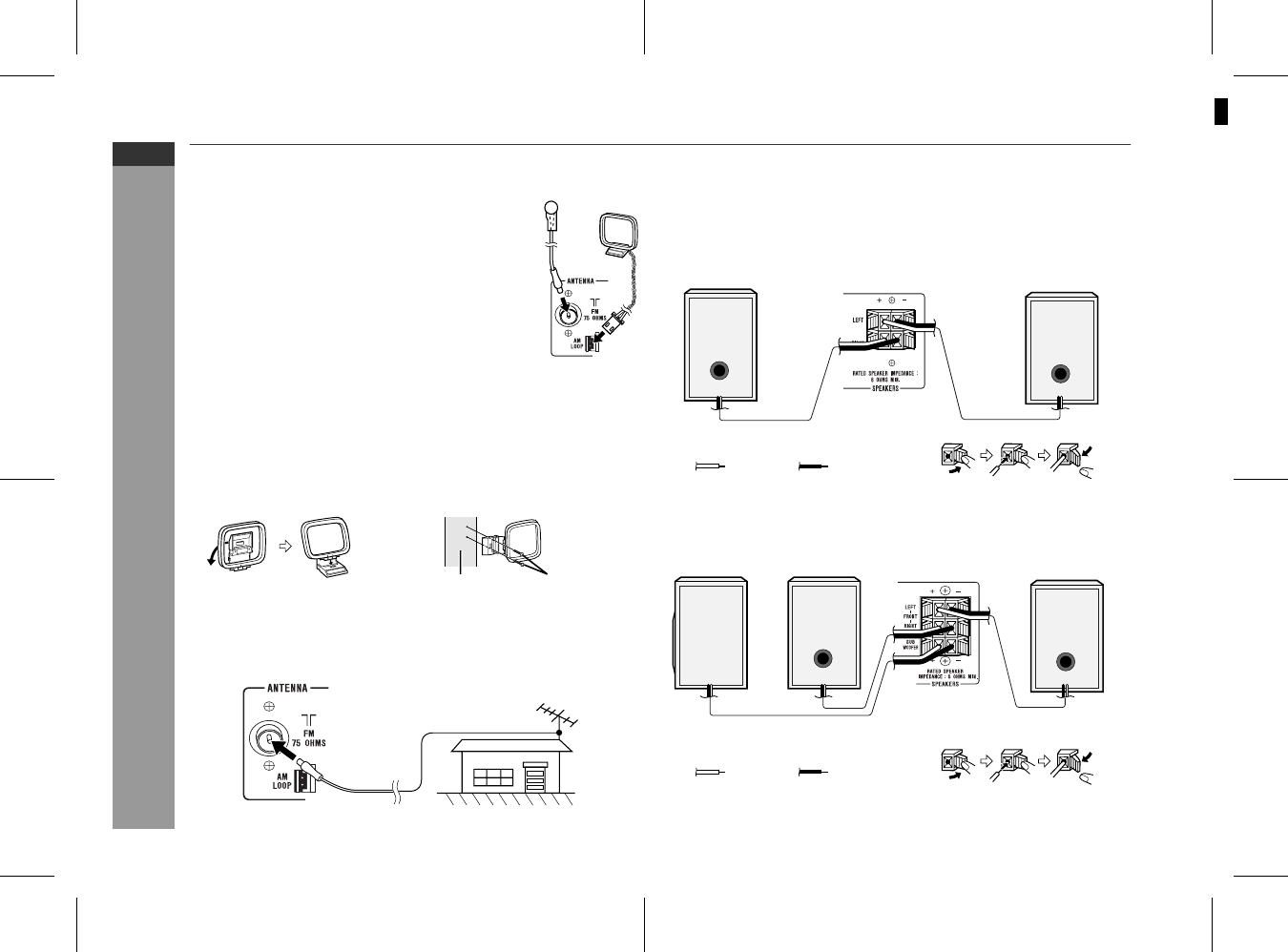

Vorbereitung für die Inbetriebnahme

Anschluß des Systems (Fortsetzung)

" Anschluß der Antennen

Hinweis:

Durch Abstellen der Antenne auf das Stereo-System oder in der

Nähe des Netzkabels kann Rauschen verursacht werden. Für bes-

seren Empfang die Antenne vom Stereo-System fernhalten.

Installieren der MW-Rahmenantenne:

UKW-Außenantenne:

Durch Verwendung einer UKW-Außenantenne kann ein besserer

Empfang erzielt werden. Wenden Sie sich an Ihren Fachhändler.

" Anschluß der Lautsprecher

Das schwarze Kabel an der Minusklemme (-) und das rote Kabel an

der Plusklemme (+) anschließen.

Mitgelieferte UKW-Antenne:

Den UKW-Antennendraht an die Buchse FM 75

OHMS anschließen und danach in die Richtung

verlegen, wo das stärkste Empfangssignal erhal-

ten wird.

Mitgelieferte MW-Rahmenantenne:

Die MW-Rahmenantenne an die AM LOOP-

Buchse anschließen. Danach die MW-Rahmen-

antenne für optimalen Empfang ausrichten. Die

MW-Rahmenantenne auf ein Bord usw. stellen

oder an einen Ständer bzw. eine Wand mit

Schrauben (nicht mitgeliefert) anbringen.

< Montage > < Montieren an der Wand >

Wand Schrauben (nicht mit-

geliefert)

UKW-Außenantenne

Rot

Schwarz

Rot

Schwarz

Front-Lautsprecher

(rechts)

Subwoofer

Front-Lautsprecher

(links)

(XL-MP444H)

(XL-MP333H)

Rechter

Lautsprecher

Linker

Lautsprecher
