6
P

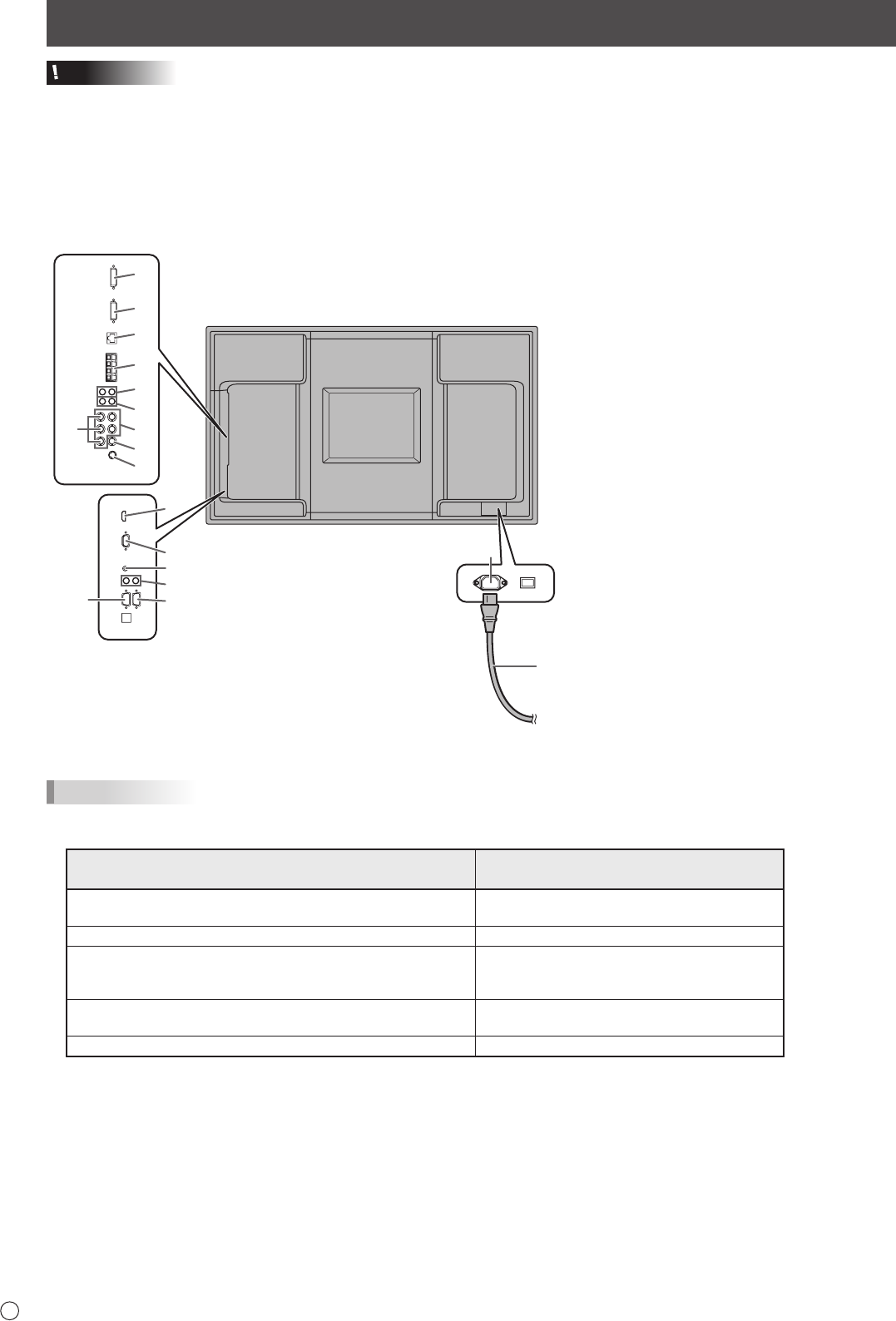

Соединения
Внимание
• Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем
присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет
подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
11
10
9
12
15
14
13
17
16
18
3
4
5
6
7
8
1
2
Если подсоединена
PN-ZB01 (опция)
Для разъема
питания
ПОДСКАЗКИ
• Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО
ВХОД> в меню OPTION <ОПЦИЯ>. Указанные ниже параметры настройки устанавливаются на заводе.
Режим ввода
Входной разъем аудио
(настройка по умолчанию)
PC D-SUB <ПК D-SUB>, PC DVI-D <ПК DVI-D>, PC RGB
<ПК RGB>
Входной разъем аудио
AV DVI-D Входной разъем аудио1
AV COMPONENT (BNC) <AV КОМПОНЕНТ (BNC)>,
AV S-VIDEO <AV S-ВИДЕО>, AV VIDEO (BNC) <AV
ВИДЕО (BNC)>
Входной разъем аудио2
AV COMPONENT (D-SUB) <AV КОМПОНЕНТ (D-SUB)>,
AV VIDEO (D-SUB) <AV ВИДЕО (D-SUB)>
Входной разъем аудио
PC HDMI <ПК HDMI>, AV HDMI Входной разъем ПК/AV HDMI
• При подключении внешних динамиков подсоедините кабельную жилу динамика (поставляется с опцией PN-ZB01).
• HDMI, логотип HDMI и High-Denition Multimedia Interface – это торговые марки или зарегистрированные торговые
марки HDMI Licensing LLC.
1. Входной разъем питания переменного
тока
2. Шнур питания (входит в поставку)
3. Входной разъем ПК/AV HDMI
4. Входной разъем ПК D-sub
5. Входной разъем аудио
6. Выходные разъемы аудио
7. Выходной разъем RS-232C
8. Входной разъем RS-232C
Если подсоединена PN-ZB01 (опция)
9. Входной разъем ПК/AV DVI-D
10. Выходной разъем ПК/AV DVI-D
11. Разъем LAN
12. Разъемы внешнего динамика
13. Входные разъемы аудио 1
14. Входные разъемы аудио 2
15. Входные разъемы ПК RGB
16. Входные разъемы AV компонент
17. Входной разъем AV видео
18. Входной разъем AV S-видео
