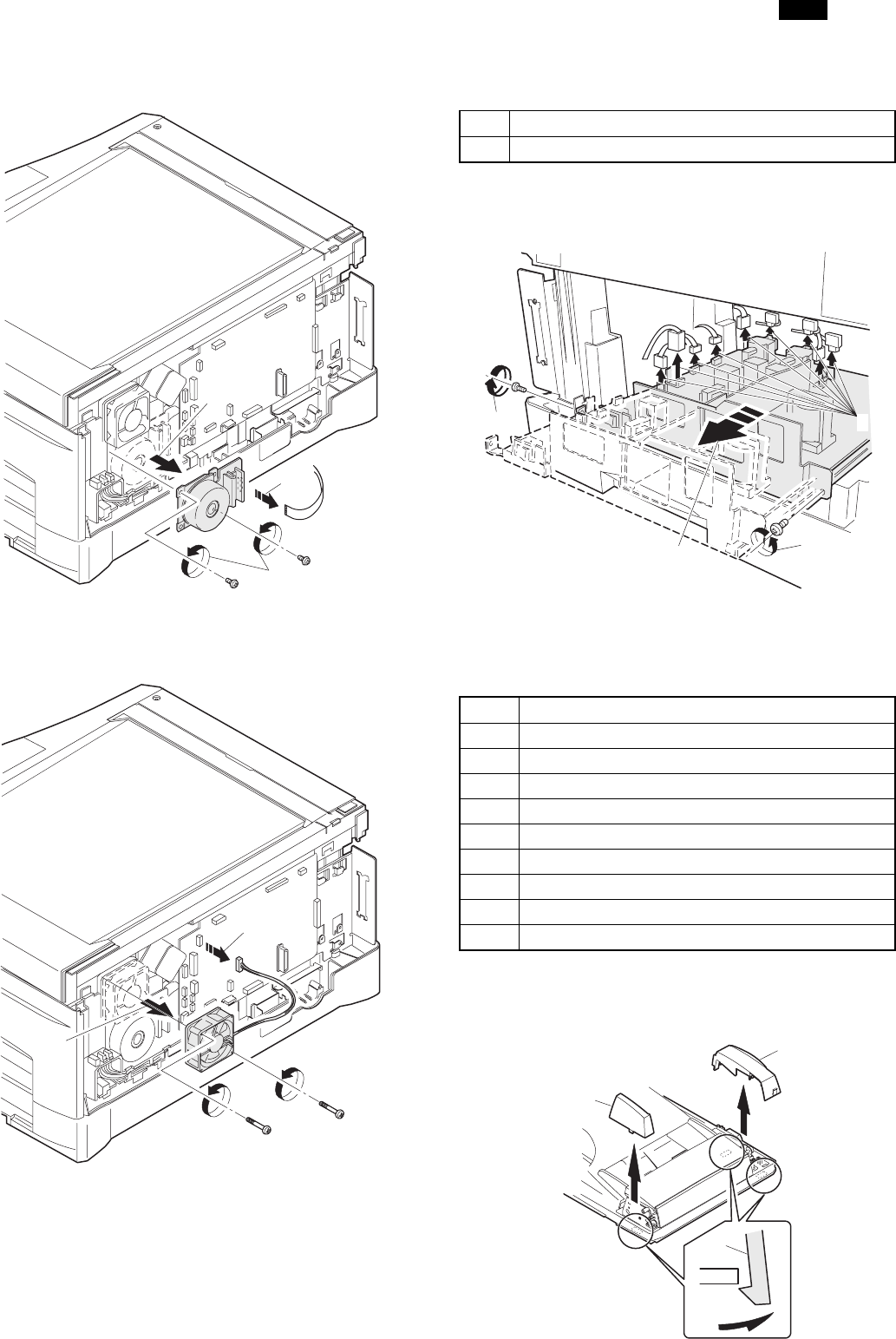

(3) Remove two screws and one harness, and remove the main
motor.
(4) Remove two screws and one connector, and remove the exhaust
fan motor.
C. Assembly procedure
For assembly, reverse the disassembly procedure.
8. Power section
A. List
No. Part name Ref.
1 Power PWB
B. Disassembly procedure
(1) Remove two screws and one connector, and remove the power
PWB.
C. Assembly procedure
For assembly, reverse the disassembly procedure.
9. SPF section
No. Part name Ref.
A Sensor PWB
B Pickup solenoid
C Clutch
D Manual paper feed roller, pickup roller
E Belt
F SPF motor
G Paper entry sensor
H PS roller
I Paper exit roller
Pickup unit removal
1) Remove three fixing pawls from the bottom of the machine.
2) Remove the front cover and the rear cover.
3)
2)
1)
3)
1)
2)
3)
1)
2)
1
2
2
AR-F152
7 – 18
